【價值12億!!】“世界上最復雜的工程木屋頂結構”
2018-09-07 14:12:24
木材屋頂結構并不是什么新東西 - 事實上，還有什么比托梁，檁條和椽子更傳統的呢？
但位于蘇格蘭高地，新建的價值1.4億英鎊的麥卡倫酒廠的木制屋頂絕不是傳統的; 其制造公司W(wǎng)iehag稱它是“世界上最復雜的工程木屋頂結構”。

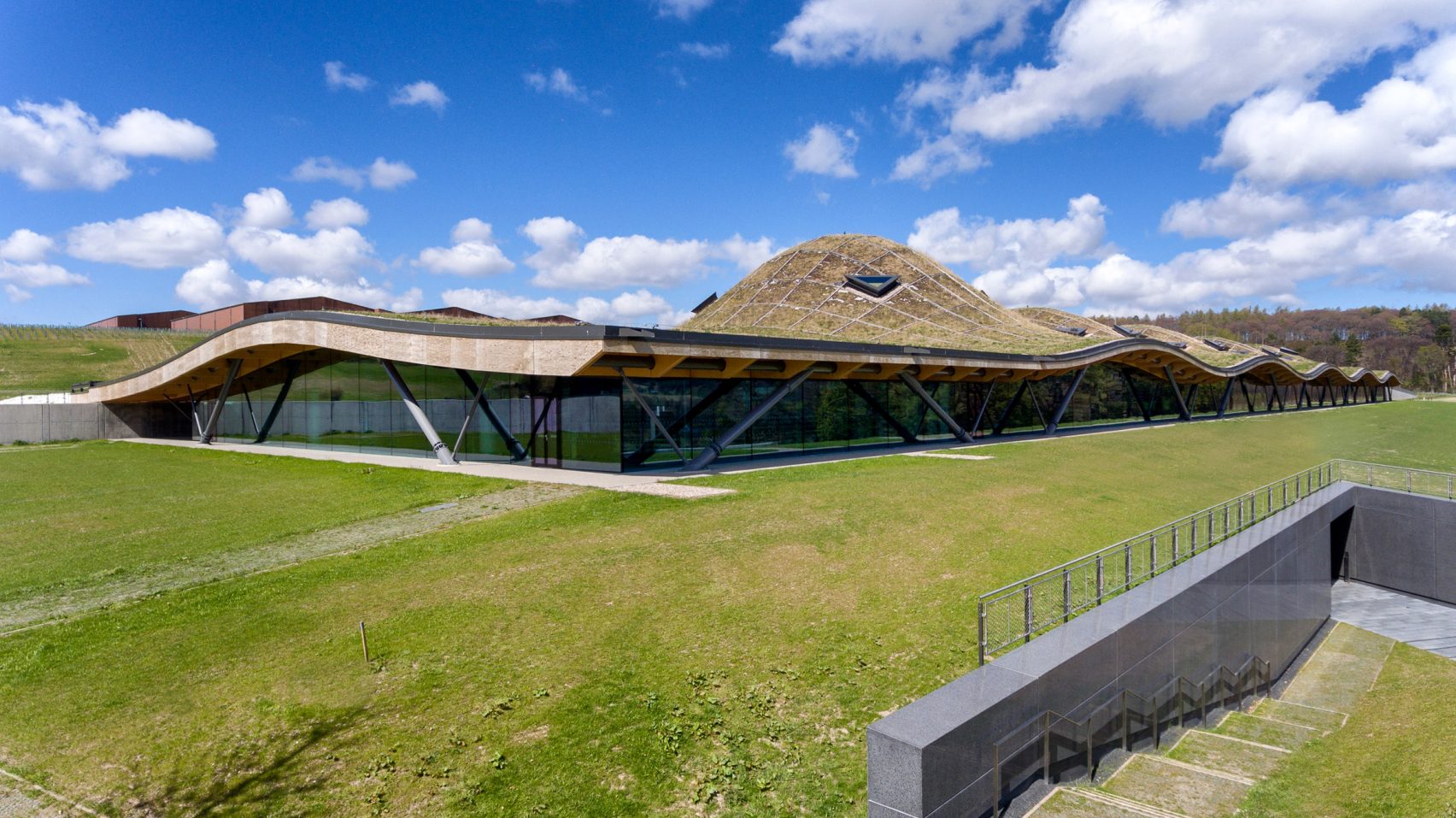

設計的一個關鍵因素是建筑融入景觀的方式 - 這主要得益于屋頂?shù)桶鸱妮喞?/span>
天然山坡的一部分被開挖，將建筑物“嵌入”在其中，使其看起來像是在周圍山丘的自然起伏中生長出來的。

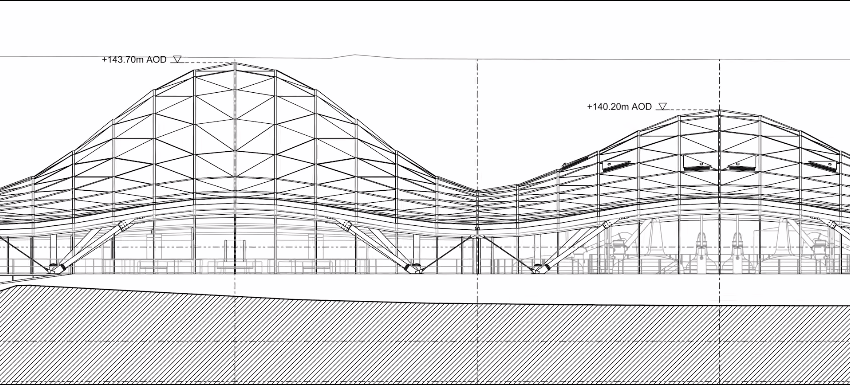

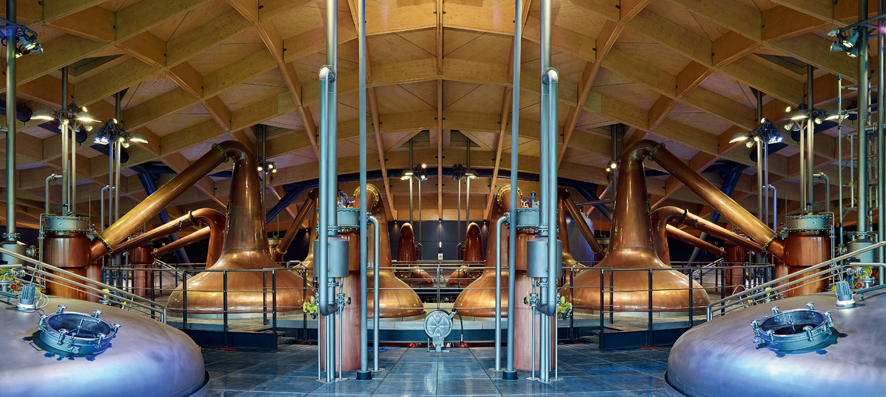

綠色的草皮覆蓋在全長207米的建筑上，占地面積達12300平方米。它包含五個圓頂，威士忌生產設施位于其中四個，展覽和游客中心位于第五個，也是最高的一個。
如果Edrington想要一個引人注目的設計，它肯定選擇了合適的建筑師。

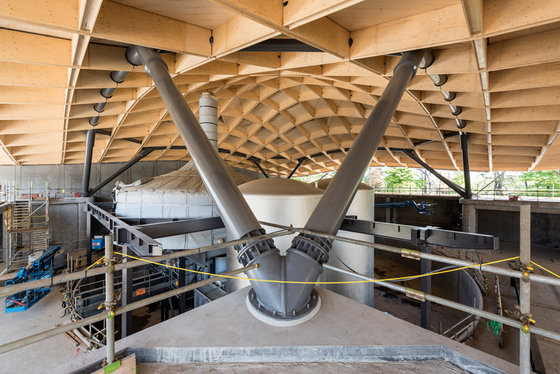

但從施工的角度來看，這一項目可能是施工承包商的噩夢。木制屋頂由數千個獨立部件組成，由一系列鋼框架結構支撐 ，一個支撐一個圓頂，兩個元件之間的連接界面的精度要求極高。
“木框架和鋼結構之間的界面必須在+/- 10mm之內，”安德森說。每個鋼框架放置在混凝土結構上的四個結構“節點”的位置必須精確到+/- 5mm。
12,300平方米的屋頂由1,800個單梁和2,700個屋頂元件組成，包括380,000個獨立部件。
在將屋頂結構永久固定到鋼結構框架之前，使用四個臨時膠合木梁柱來支撐屋頂結構。
1,800個彎曲梁的寬度為160毫米，并采用Kerto層壓木材貼面。木質屋頂平臺由箱形面板或盒子組成，框架由實心結構木材構成，表面覆有15毫米厚的層壓單板。

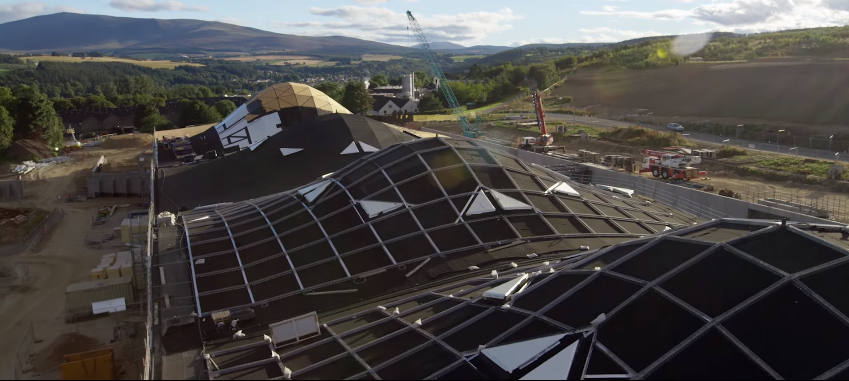

屋頂總共包含了2,700多個這樣的三角形和矩形盒子，屋面結構層由定向刨花板（OSB）承擔。
屋頂結構構件統一在工廠完成裝配式加工，加工完成后運輸至現場統一安裝。
膠合木高強度重量比，實現了大跨度屋頂結構，模塊化的構建方式，保證了內部空間的靈活性，為工廠未來設備設施的擴展提供了充足的空間。
膠合木優越的耐腐蝕性能，保證工廠結構不受腐蝕性氣體侵蝕。
-Ref：theconstructionindex.co.uk/news/view/wooden-tops
dezeen.com/2018/05/22/rogers-stirk-habour-partners-architecture-macallan-distillery-scotland/
